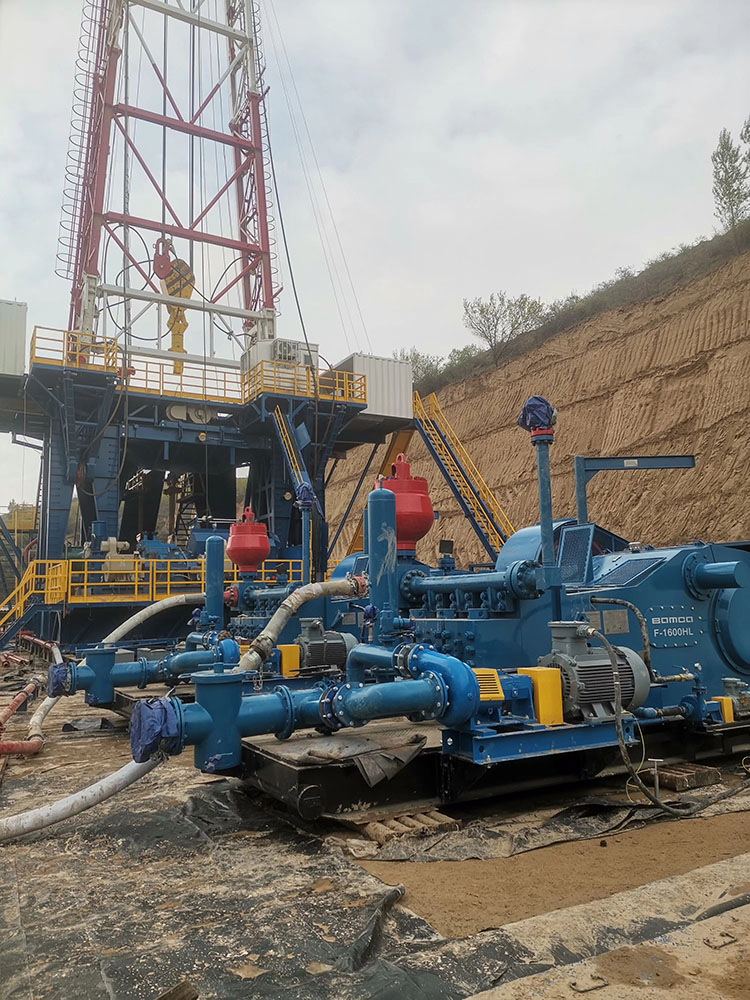

Сохраним силовую часть, усилим гидравлическую! Анализ ключевых моментов модернизации грязевого насоса F-1600 до насоса высокого давления F-1600HL.

2026-01-19

Что касается модернизации бурового насоса F-1600 до высоконапорного насоса F-1600HL, ее основой является сохранение силового конца (kraftende) при одновременной модернизации и усилении гидравлического конца (fluidende) и связанных с ним высоконапорных компонентов для удовлетворения потребностей в более высоком рабочем давлении. В следующей таблице приведены ключевые моменты модернизации:

Аспект сравнения	Буровой насос F-1600 (до модернизации)	Высоконапорный насос F-1600HL (цель модернизации)
Ключевое отличие	Стандартное давление	Высоконапорный насос
Рабочее давление	34,5 МПа (~5000 psi)	51,9 МПа (~7500 psi)
Ключевые модернизируемые узлы	Стандартный гидравлический конец	Высоконапорный гидравлический конец (гильза, плунжер, пятикамерный коллектор и т.д.)
Диапазон диаметров гильз	Φ140mm - Φ180mm	Φ170mm
Применяемые условия работы	Обычное бурение	Бурение с гидроструйной технологией, горизонтальное бурение и т.д.

1.Техническоерешение по модернизации

Модернизация гидравлического конца на высоконапорный: Это ядро модернизации. Необходимо заменить оригинальный гидравлический конец F-1600 и связанные с ним компоненты, такие как нагнетательная линия, на высоконапорные компоненты модели F-1600HL, чтобы обеспечить возможность работы при давлении 51,9 МПа. Ключевые усовершенствования включают:

12	Клапан в сборе（API 7）	F1600HL	шт.	6	7v1
13	О-образное кольцо 185×7.00FPM	F1600HL	шт.	3	FPM
14	Хомут в сборе	F1600HL	шт.	3
15	Торцевая крышка втулки цилиндра	F1600HL	шт.	3
16	Сальниковая крышка втулки цилиндра	F1600HL	шт.	3
17	Фланец втулки цилиндра	F1600HL	шт.	3
18	Запорная гайка: M39×3-6H	F1600HL	шт.	3
19	Болты и гайки гидроцилиндра	F1600HL	套	1
20	90°Колено с внутренней резьбой NPT3/8	F1600HL	шт.	3
21	Выпускной цилиндр	F1600HL	шт.	3
22	Приемный цилиндр	F1600HL	шт.	3

2.Выпускнойпятерник в сборе

№	русское название	модель	ед.	Количество	Замечание
1	Пятерник	F1600HL	шт.	1
2	Фильтрующий картридж в сборе	F1600HL	шт.	1
3	Фланец	F1600HL	шт.	1
4	Узел соединительного фланца	F1600HL	шт.	1
5	Фланец приварной 5 1/8×70 МПа	F1600HL	шт.	1
6	Уплотнительное кольцо крышки клапана	F1600HL	шт.	1
7	Двусторонние шпильки AM30×2-M30×3×120	F1600HL	шт.	36
8	Гайки M30×3	F1600HL	шт.	36
9	Анаэробный клей 80 мл/шт.	F1600HL	шт.	5
10	Двусторонние шпильки AM39×2-M39×3×150	F1600HL	шт.	12
11	Гайки M39×3	F1600HL	шт.	12
12	Шайбы BX-169	F1600HL	шт.	2
13	винтM4×8	F1600HL	шт.	8

3.KB-75Модификация сборки «Кованный мешок»

№	русское название	модель	ед.	Количество	Замечание
1	Кованный воздушный мешок	F1600HL	шт.	1
2	Верхняя крышка воздушного компрессора	F1600HL	шт.	1
3	Нижний фланец воздушного компрессора	F1600HL	шт.	1
4	Узел крышки манометра	F1600HL	шт.	1
5	Узел воздушного баллона	F1600HL	шт.	1	HNBR
6	Прокладка BX155	F1600HL	шт.	1
7	Тройник NPT 1/4	F1600HL	шт.	1
8	Соединитель AK455201-04	F1600HL	шт.	1
9	Выпускной клапан NPT 1/4"	F1600HL	шт.	1
10	Двухшкальный манометр Y-60	F1600HL	шт.	1
11	Угловой запорный клапан NPT 1/2"-70 МПа	F1600HL	шт.	1
12	Переходной фланец	F1600HL	шт.	1
13	Двусторонние болты AM30×2-M30×3×110	F1600HL	шт.	8
14	Винты с шестигранной головкой M33×3×75	F1600HL	шт.	8
15	Уплотнительное кольцо цилиндра	F1600HL	шт.	1
16	Двусторонние шпильки AM48×2-M48×3×175	F1600HL	шт.	16
17	Гайки M48×3	F1600HL	шт.	16
18	Гайки M30×3	F1600HL	шт.	8
19	Уплотнительное кольцо 128×7,00 фут/мин	F1600HL	шт.	1

4.Выпускнойтрубопровод

№	русское название	модель	ед.	Количество	Замечание
1	Выпускной трубопровод	F1600HL	шт.	1

Заключение

Модернизация бурового насоса F-1600 до высоконапорного F-1600HL технически осуществима и отработана. После успешной модернизации оборудование сможет лучше соответствовать требованиям новых технологий, таких как бурение с гидроструйной технологией, и потребностям освоения международных рынков бурения.

Надеемся, что эта информация поможет вам всесторонне понять данный проект модернизации. Если у вас есть конкретный проект модернизации в стадии планирования, рекомендуем дополнительно проконсультироваться со специализированными сервисными компаниями в области нефтяного машиностроения для получения подробных расценок и технической поддержки.
