Техническое описание буровой лебедки

2026-01-22

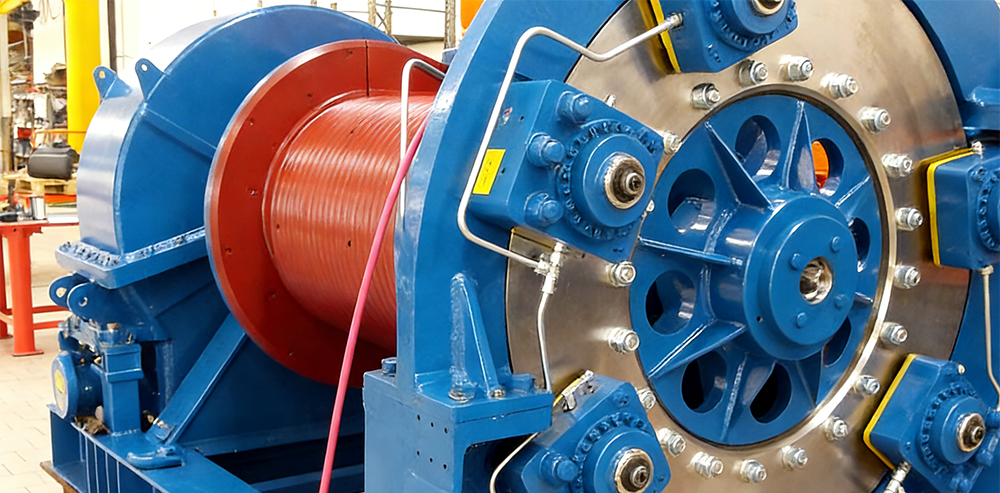

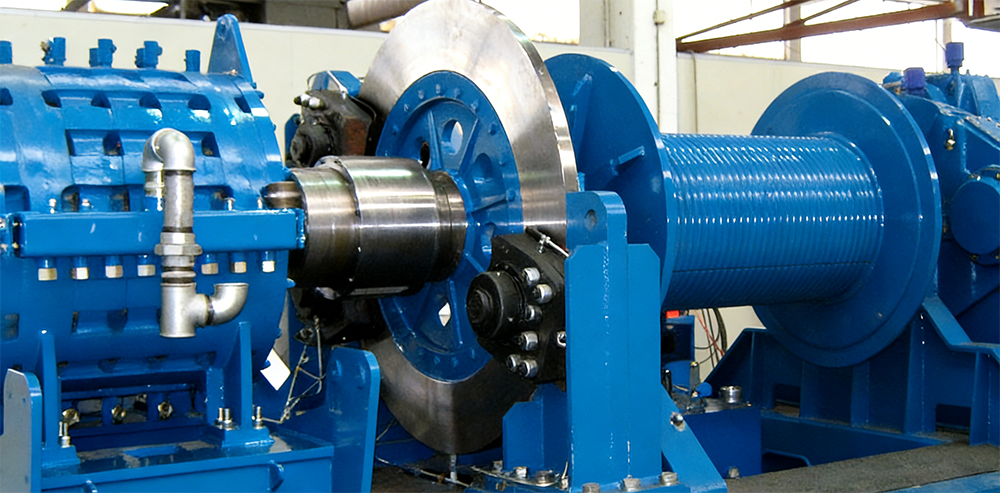

Ⅰ.Основные сборочные узлы и компоненты

Конструктивно каждая буровая лебедка состоит из следующих ключевых узлов:

1. Несущая рама (основание): Сварная металлоконструкция, основа всего агрегата.

2. Главный барабан: Непосредственно на него навивается талевый канат. Это основной рабочий орган буровой лебедки.

3. Тормозная система:

Главный тормоз: В современных моделях — это гидравлическая дисково-колодочная система. Надежность тормозов критически важна для безопасной работы буровой лебедки.

Вспомогательный тормоз (замедлитель): Обычно электромагнитный или гидродинамический (типа "WCB").

4. Трансмиссия и система привода:

Редуктор: Зубчатая передача для снижения скорости вращения и увеличения крутящего момента.

Муфты: Чаще всего применяются пневматические камерные муфты (ATD фрикционные).

Цепная передача: Характерна для буровой лебедки с механическим приводом.

5. Система управления и контроля: Включает пульт оператора, датчики скорости и нагрузки. Управление современной буровой лебедкой осуществляется с высокой точностью.

6. Система смазки: Централизованная система циркуляционной смазки подшипников и зубчатых зацеплений.

7. Система охлаждения: Обеспечивает отвод тепла от тормозов и редуктора в интенсивных режимах работы буровой лебедки.

8. Защитные кожухи и ограждения: Обеспечивают безопасность персонала.

Тип и основные технические параметры лебедки механического привода
Модель	Мощность лебедки	Тяговое усилие быстрого каната kN	Пригодный диаметр стального каната мм	Число ходов лебедки	Главный барабан диаметр×ширина мм
	kW/Hp
JC14	257/350	140	φ22	—	φ353×800
JC18/11	330/450	180	φ22	—	φ429×912
JC21/11	450/550	210	φ26/φ29	—	φ450×912
					φ520×912
JC28/11	550/735	280	φ29/φ32	—	φ560×1040
	750/1000				φ640×1120
JC20	450/550	200	φ26/φ29	—	φ450×912
JC30	550/750	210	φ29/φ32	—	φ560×1040
JC40	735/1000	280	φ32	Передний 4, задний 2	φ640×1208
JC50	1100/1500	350	φ35	Передний 6, задний 2	φ685×1290
JC70	1470/2000	485	φ38	Передний 6, задний 2	φ770×1290
Модель	Тартальный барабан диаметр×ширина мм	Тормозная ступица（диск）диаметр×ширина мм	Модель вспомогательного тормоза	Главная муфта	Масса kг
JC14	—	Ленточный тормоз φ970X210	/	ATD224H	3150
JC18/11	φ324×912（отбирать）	Ленточный тормоз φ1070X210	водяной тормоз/124WCB	ATD224H	6350
JC21/11	φ340×945	Ленточный тормоз φ1070X305	224WCB	ATD324H	6579
	（отбирать）	（водяное охлаждение）
JC28/11	φ360×945	Ленточный тормоз φ1168X267（водяное охлаждение）	324WCB	ATD330H	10510
	（отбирать）
	φ360×1045	Ленточный тормоз φ1270X267（водяное охлаждение）	236WCB		12513
JC20	—	Ленточный тормоз φ1070X305	224WCB	ATD324H	4936

		（водяное охлаждение）
JC30	—	Дисковой тормоз PZ40 φ1500X60	324WCB	ATD330H	8152
JC40	—	Дисковой тормоз PZ40 φ1500X76	FDWS40	LT1070/200T（низкий）LT900/250T（высокий）	32377
JC50	—	Дисковой тормоз PZ50 φ1520×76	DWS50	LT1168/305T（низкий）LT965/305T（высокий）	42224
JC70	—	Дисковой тормоз PZ70 φ1520×76	DWS70	LT1168/305T（низкий）LT965/305T（высокий）	48587
Тип и основные технические параметры лебедки электронного привода
Модель	Мощность лебедки kW/HP	Тяговое усилие быстрого каната kN	Пригодный диаметр стального каната, мм	Число ходов	Параметры главного барабана
					мм
JC30DB	550/750	210	φ29/φ32	Бессступенчатое регулирование скорости	φ560×1040
JC40DB	735/1000	280	φ32	Бесступенчатое регулирование скорости	φ640×1208
JC40DJ	735/1000	280	φ32	4 хода	φ640×1208
JC40DZ	735/1000	280	φ32	4 хода	φ640×1208
JC50DB	1100/1500	350	φ35	1ход/2 хода	φ685×1300
				Бесступенчатое регулирование скорости
JC50D	1100/1500	350	φ35	4 переднего 4 заднего	φ685×1300
JC70DB	1470/2000	485	φ38	1ход/2 хода	φ770×1300
				Бесступенчатое регулирование скорости
JC70D	1470/2000	485	φ38	4 переднего 4 заднего	φ770×1300
JC90DB	2205/3000	643	φ45	2 хода	φ1060×1840
				Бесступенчатое регулирование скорости
Модель	Тормозная ступица (диск) диаметр×ширина мм	Скорость зубчатого редуктора i	Вспомогательный тормоз	Масса	Ширина транспорта м
				kг
JC30DB	Односторонний дисковый тормоз PZ30	5.2	динамическое торможение главного электродвигателя	18800	3.2
	φ1500×60
JC40DB	Односторонний дисковый тормоз PZ40	7.5	динамическое торможение главного электродвигателя	24864	3.2
	φ1500×60
JC40DJ	Дисковый тормоз PZ40	Коробка 4 хода	DWS40 тормоз с электромагнитным вихревым током	23315	2.6
	φ1500×60
JC40DZ	Ленточный тормоз	Коробка 4 хода	236WCB	31076	3.2
JC50DB	Односторонний дисковый тормоз PZ50	8.5/5	динамическое торможение главного электродвигателя	35260	3.1
	φ1520×76
JC50D	Дисковой тормоз PZ50	/	DWS50 тормоз с электромагнитным вихревым током	37980+	3.2
	φ1520×76			12400
JC70DB	Дисковой тормоз PZ70	10.4/5.4	динамическое торможение главного электродвигателя	45530	3.2
	φ1520×76
JC70D	Дисковый тормоз PZ70	/	DWS70 тормоз с электромагнитным вихревым током	40100+	3.2
	φ1520×76			12400
JC90DB	Дисковый тормоз	8.76/5.72	динамическое торможение главного электродвигателя	76242	3.2
