Пневматические шинные муфты LT для буровых установок

Стандартные и вентилируемые модели LT с пневматической камерой, фрикционными колодками и комплектующими

Назначение пневматической шинной муфты LT

Пневматическая шинная муфта серии LT применяется в приводных системах буровых установок, буровых лебедок, роторных столов, насосных агрегатов и другого нефтепромыслового оборудования. Она обеспечивает плавное включение привода, передачу крутящего момента и защиту трансмиссии от резких ударных нагрузок.

В отличие от жестких соединений, шинно-пневматическая муфта включается за счет подачи сжатого воздуха. Благодаря этому оборудование запускается мягче, а нагрузка на вал, шкив, барабан и другие сопряженные элементы распределяется более равномерно.

Пневматическая камера - ключевой рабочий элемент муфты

Самая важная деталь муфты LT - пневматическая камера. Ее также называют воздушной камерой, резиновой камерой или эластичной шиной муфты. Именно она создает рабочее усилие для прижатия фрикционных элементов.

При подаче воздуха камера расширяется и передает давление на фрикционные колодки. Колодки прижимаются к рабочей поверхности, после чего муфта начинает передавать крутящий момент. При сбросе давления камера возвращается в исходное положение, и муфта отключается.

Качество пневматической камеры напрямую влияет на герметичность, скорость включения, стабильность сцепления и срок службы всей муфты. Если камера теряет эластичность, имеет трещины, порезы или утечку воздуха, муфта может буксовать, перегреваться и работать нестабильно.

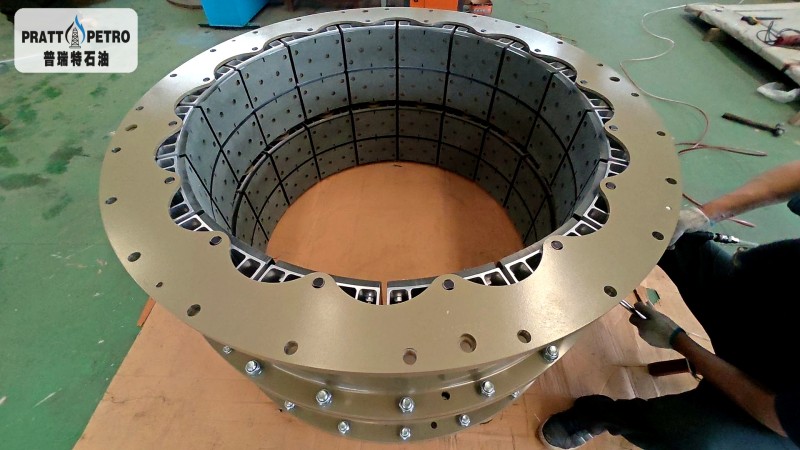

Основные детали пневматической шинной муфты LT

Конструкция муфты LT включает несколько рабочих и несущих элементов. При подборе или ремонте важно учитывать состояние каждого узла, а не только маркировку муфты.

Деталь	Функция и значение
Пневматическая камера	Создает усилие включения муфты за счет давления сжатого воздуха. Отвечает за герметичность, плавность работы и надежность сцепления.

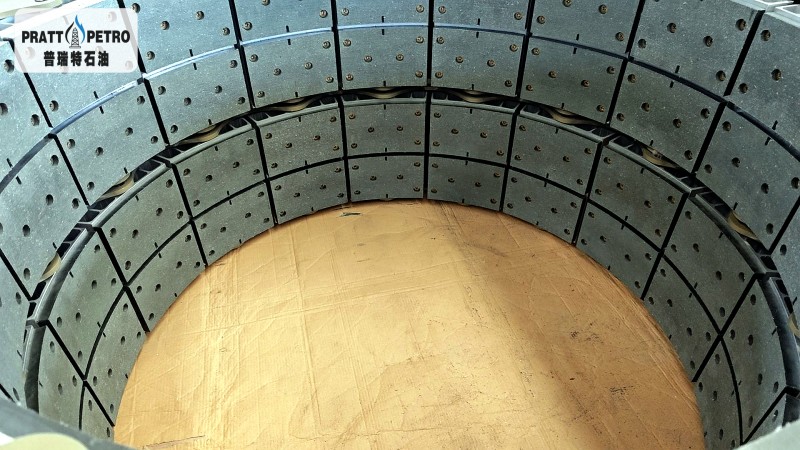

Фрикционные колодки	Обеспечивают контакт с рабочей поверхностью и передачу крутящего момента. При износе возможны пробуксовка, перегрев и снижение ресурса привода.
Обод и корпус	Формируют несущую конструкцию муфты, удерживают рабочие элементы и обеспечивают правильную геометрию сборки.
Ступица	Соединяет муфту с валом или другим элементом трансмиссии. Точность посадки влияет на стабильность вращения и отсутствие вибраций.
Боковые диски	Фиксируют пневматическую камеру и фрикционные элементы в рабочем положении, помогают сохранять жесткость конструкции.
Крепежные элементы	Болты, гайки и шайбы обеспечивают надежную сборку муфты. При обслуживании необходимо проверять затяжку и отсутствие повреждений.
Вентиляционные каналы	Используются в вентилируемых моделях LT для отвода тепла при интенсивной работе и частых включениях.

Доступные модели LT

Поставляются стандартные и вентилируемые пневматические шинные муфты LT для бурового и нефтепромыслового оборудования.

Тип исполнения	Модели
Стандартные модели	LT300/100T, LT400/125T, LT500/125T, LT600/125T, LT700/200T, LT800/135T
Вентилируемые модели	LT500/200T, LT500/250T, LT600/250T, LT700/250T, LT800/250T, LT900/250T, LT1070/200T, LT1170/250T, LT965/305T, LT1168/305T, LT1120/300T, LT1250/300T

Преимущества вентилируемых муфт LT

Вентилируемые модели LT применяются там, где муфта работает при повышенной нагрузке, частом включении и длительном цикле эксплуатации. Улучшенный отвод тепла помогает уменьшить перегрев фрикционных колодок и пневматической камеры.

（1）более стабильная работа при интенсивных нагрузках;

（2）лучшее охлаждение рабочей зоны;

（3）снижение риска перегрева и пробуксовки;

（4）увеличение срока службы фрикционных деталей;

（5）подходят для тяжелых приводов буровых лебедок и другого оборудования.

Признаки износа камеры и фрикционных элементов

При эксплуатации бурового оборудования необходимо регулярно проверять состояние камеры, колодок и крепежа. Своевременная замена изношенных деталей помогает избежать аварийной остановки оборудования.

（1）падение давления или утечка воздуха из камеры;

（2）трещины, расслоение или потеря эластичности резины;

（3）пробуксовка муфты при включении;

（4）перегрев рабочей поверхности;

（5）неравномерный износ фрикционных колодок;

（6）вибрация, шум или рывки при работе привода.

Как подобрать муфту LT или пневматическую камеру

Для правильного подбора муфты LT или отдельной пневматической камеры рекомендуется заранее подготовить технические данные. Это помогает избежать ошибки по посадочным размерам, ширине камеры и типу исполнения.

（1）модель муфты и маркировка на старой детали;

（2）наружный и внутренний диаметр;

（3）ширина камеры и фрикционной зоны;

（4）тип исполнения: стандартное или вентилируемое;

（5）рабочее давление воздуха;

（6）посадочные размеры ступицы;

（7）фотография, чертеж или размеры старой муфты.

Поставка муфт LT и запасных частей

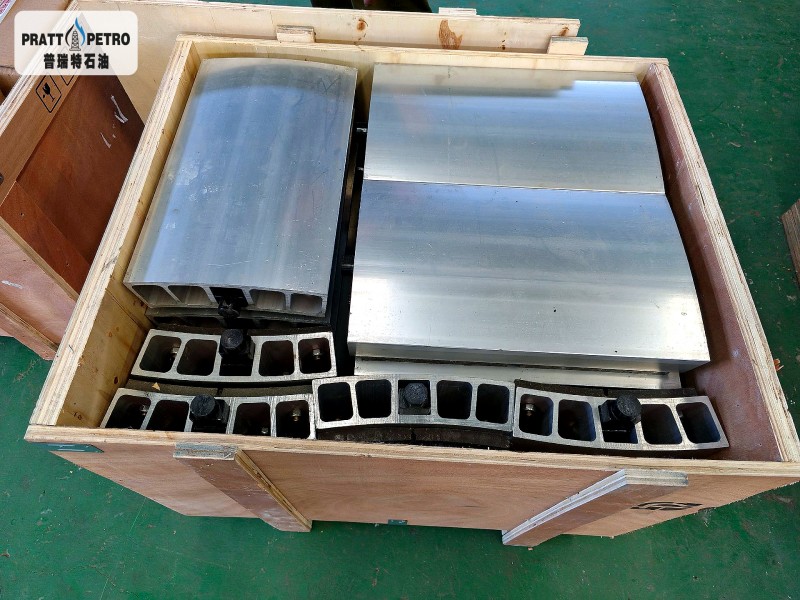

Компания поставляет пневматические шинные муфты LT, пневматические камеры, фрикционные колодки, ступицы, обода, боковые диски и другие комплектующие для буровых установок и нефтепромыслового оборудования.

Возможен подбор по модели, чертежу, фотографии или размерам старой детали. Если точная маркировка неизвестна, специалисты помогут определить подходящий вариант по техническим параметрам оборудования.

Если вам требуется муфта LT300/100T, LT500/125T, LT700/200T, LT900/250T, LT1170/250T, LT1250/300T или отдельная пневматическая камера для муфты LT, отправьте запрос для уточнения цены, наличия и сроков поставки.
